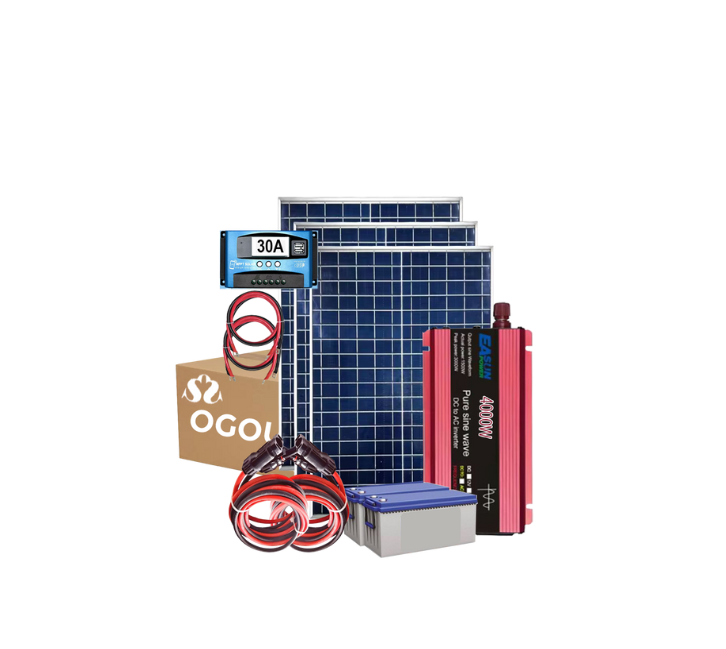

KIT 1500W – Panneau solaire

CONTROLEUR

Détails

Chimique :                                                                   Aucun

Application

Contrôleur thermique, Contrôleur du système solaire, Station de travail solaire etc.

Nom de marque :

Origine :                                                  CHINE

Description du produit:

Présentation de notre contrôleur solaire multifonctionnel avec un grand écran LCD et une fonction d’horloge. Il est livré avec 7 modes de fonctionnement différents, y compris le mode de charge, le mode de contrôle de la lumière, le mode de contrôle de la lumière + mode de contrôle temporisé, le mode de contrôle général, le mode de contrôle manuel, le mode de contrôle de la synchronisation, et le mode de test (pour une utilisation en usine uniquement).

Caractéristiques:

Grand écran LCD avec batterie et panneau solaire état de fonctionnement, contrôle de mode, état de sortie de charge et affichage des paramètres
7 modes de fonctionnement: mode de charge, mode de contrôle de la lumière, mode de contrôle de la lumière + mode de contrôle temporisé, mode de contrôle général, mode de contrôle manuel, mode de contrôle de la synchronisation et mode de test (utilisation en usine uniquement)
Identification automatique de 4 types de tensions: DC12V/24V
Mise au point automatique de la charge de suivi MPPT pour une efficacité élevée
Fonction de réglage de l’heure et des paramètres
Fonction de contrôle de charge non restrictive
La fonction de contrôle de la décharge varie selon les différents modes de contrôle (voir ci-dessous)
Protection à basse tension avec une fonction d’arrêt de décharge manuelle

Spécifications:

Courant: 20A
Tension d’entrée: DC12V/24V
Tension de sortie: DC12V/24V, DC5V/1.5A * 2USB
Température de fonctionnement: -25 ℃ à 55 ℃
Taille de l’article: 198*180mm / 7.80*7.09in
Taille du paquet: 195*184*66mm / 7.68*7.24*2.60in

Modes de contrôle de décharge:

Mode de charge: aucune décharge dans toutes les conditions
Mode de contrôle de la lumière: ouvre la décharge avec un retard de 10 minutes lorsque la nuit est détectée; arrête la décharge avec un retard de 10 minutes lorsque la journée est détectée
Contrôle de la lumière + mode de contrôle temporisé: commence la décharge après un délai de 10 minutes et commence à compter la minuterie; arrête la décharge lorsque la minuterie atteint 0. Le temps de retard maximum est de 23:59
Mode de contrôle général: maintient l’état de décharge si aucun défaut n’est détecté
Mode de contrôle manuel: utilisez le bouton “▼” pour allumer ou arrêter la décharge
Mode de contrôle de la synchronisation: allumer ou éteindre la décharge à intervalles réguliers
Mode de test: similaire au mode de contrôle de la lumière + contrôle temporisé mais avec moins de temps de retard (pour une utilisation en usine uniquement)

Compatible avec:

Batterie 12V et panneau solaire 15-28V,
Batterie 24V et panneau solaire 30-55V,

Comment connecter notre conroller?

1. Connectez la batterie au contrôleur. Il est recommandé d’ajouter un interrupteur d’air entre le contrôleur et la batterie pour protéger le contrôleur et la batterie. Lorsque le contrôleur est connecté à la batterie, l’écran LCD affichera les paramètres, puis définira le type de batterie.
2. Si vous avez besoin d’une sortie CC pour contrôler la charge, réglez d’abord le mode de contrôle de la sortie, puis activez le commutateur de déconnexion de la sortie CC.
3. Connectez le panneau solaire PV au contrôleur, si la tension d’entrée PV est à la
Dans la plage de fonctionnement de charge, le contrôleur entrera dans l’état de charge.
4. Il est recommandé que le contrôleur ajoute un interrupteur d’air à la batterie, au panneau solaire et à la charge pour jouer un rôle de protection.

INVERTEUR SOLAIRE

Détails

EASUN POWER                     Origine                  CN (Origine)

Présentation

Modèle	IPower-3000W
Puissance électrique	3000W
Puissance nominale	1500W
Tension de sortie	220V ± 10%
Fréquence de sortie	50Hz/60Hz
Input voltage	12V/24V
Taille	290*120*70mm
Poids	1.65kg

BATTERIES

2 batteries 12V 100Ah (2400W de stockage)

Description

BATTERIE 100AH 12V GEL DÉCHARGE LENTE

BATTERIE 100AH 12V GEL DÉCHARGE LENTE

Les batteries sont des batteries de stockage extrêmement durables.

Dans les batteries GEL, l’électrolyte liquide est lié par de la silice, de sorte qu’il soit sous forme de gel. Cela permet un fonctionnement plus fiable et sans entretien pendant toute la durée de vie. Des plaques de plomb spécialement conçu garantissent une stabilité accrue et un cycle vie important. Ce type de batterie est particulièrement adapté à une utilisation exigeante en tant que batterie d’alimentation avec de faible décharge.

Les batteries peuvent être installées de façon simple, elles sont absolument étanches et ne contiennent aucun gaz, ce qui est particulièrement important pour les applications mobiles.

CARACTÉRISTIQUES GÉNÉRALES

Type de batterie                                                                     Gel

Tension de batterie                                                                12V

Capacité nominale                                                            100Ah

Capacité                                                          20h104Ah / 5.15A

Capacité                                                             10h100Ah / 10A

Capacité                                                           3h73.8Ah / 24.6A

Capacité                                                           1h59.7Ah / 59.7A

Durée de vie en floating                                                    15 ans

Durée de vie à décharge                                  80%   600 cycles

Durée de vie à décharge                              50%     1200 cycles

Durée de vie à décharge                               30%     2400 cycles

Borne                                                                                     F10

Matériau du conteneur                                                        ABS

Résistance interne                               Entièrement chargé à 25 ° C 5.9 Ohm

Courant de décharge                                       max.1200A (5s)

Température de charge                                               0 ~ 40°C

Température de décharge                                          -15 ~ 50°C

Température de stockage                                           -15 ~ 40°C

Auto-décharge  Les batteries peuvent être stockées jusqu’à 6 mois à 25 ° C (77 ° F), puis une charge de rafraîchissement est requise

Cyclage Float                                               14.4V – 15V à 25°C

Cyclage Veille                                               13.6 -13.8V à 25°C

Dimensions                                (H x L x P)235 x 328 x 173 mm

Poids net                                                                         (kg)30.6

Garantie Fabricant                                                               2 ans

Garantie Magasin                                                                  1 an

Certificats                                                                                CE

Câble d’extension

Câble d’extension solaire DC noir/rouge de 5 mètres, 4.5mm2, fil 12 AWG, avec connecteur PV DC, utilisé dans les systèmes de panneaux solaires

Câble batterie 50mm2 avec cosses (rouge ou noir)
